引言

在現代化熱網監控系統中，監控中心的穩定性與數據采集的連續性至關重要。一旦系統因硬件故障或網絡中斷而癱瘓，將直接影響供熱調度與用戶服務，甚至可能引發安全事故。因此，構建具備高可用性與高可靠性的冗余系統，已成為熱網監控工程的核心設計目標。其中，監控中心服務器的雙機冗余與現場控制單元的PLC冗余，構成了保障系統持續運行的兩大技術支柱。本文旨在探討這兩種冗余方案的技術原理、實施要點及其在網絡化環境下的協同應用。

一、 監控中心雙機冗余方案

雙機冗余，主要指在監控中心部署兩臺配置完全相同的服務器（通常稱為主服務器和備用服務器），通過特定的軟硬件機制，實現當主服務器發生故障時，備用服務器能夠自動、無縫地接管所有服務，保證監控業務不中斷。\n

1. 工作模式：
- 主備模式（Active/Standby）： 備用服務器處于待機狀態，實時同步主服務器的數據與應用狀態。切換速度快，對備用服務器資源利用率較低。
- 雙活模式（Active/Active）： 兩臺服務器同時處理業務，負載均衡。當一臺故障時，另一臺接管全部負載。資源利用率高，但配置與管理更為復雜。

2. 關鍵技術：
- 心跳檢測： 主備服務器間通過專用網絡鏈路持續發送“心跳”信號，以確認對方存活狀態。
- 共享存儲： 關鍵數據（如實時數據庫、歷史數據）存放于共享磁盤陣列，確保雙機可訪問同一數據源。
- 虛擬IP（VIP）： 對外提供一個統一的虛擬IP地址。當主服務器故障時，備用服務器接管該VIP，客戶端無需修改配置即可重連。
- 集群管理軟件： 負責故障檢測、資源切換與系統恢復的自動化管理。

3. 實施要點：
- 網絡冗余： 除了服務器冗余，連接服務器的核心交換機、網絡鏈路也應實現冗余，避免單點故障。
- 數據同步機制： 確保備用服務器的數據與主服務器實時一致，這是無縫切換的基礎。
- 定期切換測試： 通過計劃內的模擬故障切換，驗證冗余系統的有效性與恢復時間目標（RTO）。

二、 現場PLC控制單元冗余方案

在熱網現場，如換熱站、中繼泵站等，PLC作為數據采集與本地控制的核心，其可靠性直接關系到工藝過程的穩定。PLC冗余主要分為控制器（CPU）冗余、通信模塊冗余和電源冗余。

1. 控制器冗余（CPU冗余）：
- 原理： 配置兩個完全相同的CPU模塊，一個主控，一個熱備。它們通過專用的同步光纖或網絡實時同步用戶程序、I/O數據和內部寄存器狀態。
- 切換： 當主CPU故障（硬件故障、程序跑飛、看門狗超時等）時，備用CPU在極短時間（毫秒級）內無擾切換為主控，接管所有I/O模塊的控制權，過程數據不丟失。
- 優勢： 適用于對控制連續性要求極高的關鍵站點，如主熱源廠、關鍵加壓站。

2. I/O與通信冗余：
- I/O模塊冗余： 對于關鍵測點（如壓力、溫度），可采用雙通道輸入，分別接入兩個不同的I/O模塊，由冗余CPU進行交叉比較與選擇。
- 通信網絡冗余： PLC上聯至監控中心的通信網絡（如工業以太網、光纖環網）應采用環形、雙總線等冗余拓?fù)洌浜显O(shè)備級的雙網口配置，實現通信路徑的冗余。

3. 實施考量：
- 成本與必要性平衡： 全冗余配置成本高昂，應根據站點重要性、工藝風險等級進行分級設計。
- 編程復雜性： 冗余PLC的編程需考慮切換邏輯、數據同步和故障診斷，對工程師要求較高。

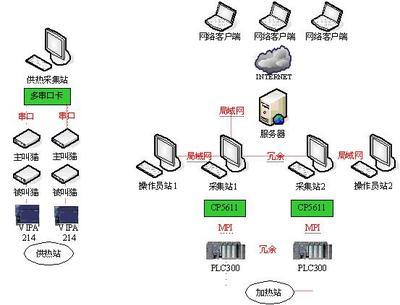

三、 雙機與PLC冗余的協同及計算機網絡技術的支撐

一個完整的高可靠性熱網監控系統，是中心冗余與現場冗余的有機結合，并通過健壯的計算機網絡技術實現連通。

1. 系統架構協同：
- 監控中心的雙機系統作為“大腦”，負責匯集所有現場PLC數據，進行全景監視、數據分析與高級控制。
- 現場冗余PLC作為“神經末梢”，確保在最底層的數據采集與控制不間斷。
- 當中心主服務器故障切換時，現場PLC應能通過冗余通信路徑，快速與備用服務器重建連接，保證數據上傳通道的恢復。

2. 計算機網絡技術的核心作用：
- 冗余網絡拓?fù)洌?/strong> 采用工業級核心、匯聚、接入三層網絡架構，關鍵層間鏈路和設備實現雙冗余。廣泛應用光纖環網（如Rapid Ring，自愈時間<50ms）技術，構建高可靠的現場控制網絡。
- VLAN與QoS： 通過VLAN技術隔離監控?cái)?shù)據、管理數據、視頻數據等不同業務流，提高安全性與管理效率。利用QoS（服務質量）策略，優先保障關鍵控制指令和實時數據的傳輸帶寬與低延時。
- 網絡安全： 在IT與OT網絡邊界部署工業防火墻，實施訪問控制、入侵檢測，防范網絡攻擊對冗余系統穩定性的威脅。
- 時間同步： 通過NTP或1588精密時鐘協議，為全網服務器、PLC、智能儀表提供統一的時間基準，這對于事件順序記錄（SOE）和故障分析至關重要。

結論與展望

熱網監控工程的可靠性設計是一個系統工程。雙機冗余與PLC冗余方案分別從控制中心與現場終端兩個層面消除了關鍵單點故障。真正的“高可用”遠不止硬件堆砌，更需要穩定可靠的計算機網絡作為“血管”將其貫通，并輔以科學的網絡管理、安全策略與運維規程。

隨著物聯網（IoT）、邊緣計算與云計算技術的發展，熱網監控系統的冗余架構可能向更分布式、智能化的方向發展。例如，利用邊緣計算節點實現本地自治與緩存，即使在中心網絡中斷時也能維持基本運行；利用云平臺的彈性資源實現異地容災備份。但無論如何演進，基于雙機與PLC的本地化冗余，仍將是保障熱網這一關鍵基礎設施實時性與可靠性的基石。

---
本文由PLC技術網與計算機網絡技術開發團隊聯合探討，旨在為熱力行業自動化與信息化建設提供參考。
